Finomított Levegő fűtőcső: A hőátadási Hatévakyság Fokozása

I. Bevezetés

Az ipari és kereskedelmi folyamatok bonyolult világában a hatékony hőátadás nem csupán kívánatos tulajdonság, hanem a működési siker, az energiafogyasztás és az általános rendszer teljesítményének kritikus meghatározója. Otthonunk melegségétől a gyártóüzemek komplex gépeiig az a képesség, hogy hatékonyan mozgassák a hőenergiát az egyik médiumról a másikra, számtalan alkalmazás. Ennek a törekvésnek az élvonalában vannak lobogott légmelegítőcső Az S, ötletes eszközök kifejezetten úgy tervezték, hogy drasztikusan javítsák a hőcserélési sebességet egy forró folyadék (a cső belsejében) és a hűtő levegő között (kívül).

A finom levegőfűtőcsövek alapvetően meghosszabbított felületekkel, amelyeket uszonyuknak hívnak, és a külső részükhöz rögzítenek. Ezek az uszonyok egyedülálló, mégis mélyen hatásos célt szolgálnak: jelentősen növelik a környező levegőbe történő hőátadáshoz rendelkezésre álló felületet. Ezzel legyőzik a sima csövek velejáró korlátait, amelyek gyakran küzdenek annak érdekében, hogy alacsony hővezetőképességük miatt hatékonyan átadják a hőt a gázokhoz, mint a levegőben. Ezen csövek elsődleges célja a fűtési folyamatok hatékonyságának javítása, a berendezés méretének csökkentése és végül alacsonyabb működési költségek. Ez a cikk belemerül az alapelvekbe, a tervezési bonyolultságokba, a sokszínű alkalmazásokba és a finom levegőfűtési csövek körülvevő jövőbeli innovációkba, amelyek átfogó megértést biztosítanak a modern termikus rendszerekben játszott létfontosságú szerepükről.

Ii. A hőátadás alapelvei

A finom levegő fűtőcsövek hatékonyságának értékelése érdekében elengedhetetlen a hőátadás alapvető módjainak megragadása: vezetés, konvekció és sugárzás.

• Vezetés a hő átvitele a közvetlen érintkezésen keresztül, ahol a termikus energia több energetikai részecskéből egy anyagon belül vagy a közvetlen érintkezésben lévő anyagok között kevésbé energetikai jellegű. Egy finom csőben a hő a forró folyadékból a cső falán és az uszonyok aljába vezet.
• Konvekció a hő átvitele a folyadékok (folyadékok vagy gázok) mozgásán keresztül. Ez a domináns hőátadás módja az uszony felületéről a környező levegőbe. Ahogy a forró uszonyfelület közelében lévő levegő felmelegszik, kevésbé sűrűvé válik és emelkedik, lehetővé téve a hűtő, a sűrűbb levegő helyét, és egy folyamatos áramlást hoz létre, amely hőt hordoz.
• Sugárzás a hő átvitele az elektromágneses hullámokon keresztül. Míg jelen van, a tipikus finom levegő fűtőcsövek alkalmazásaiban a hőátadáshoz való hozzájárulása gyakran kevésbé szignifikáns a vezetéshez és a konvekcióhoz képest, különösen alacsonyabb üzemi hőmérsékleten.

A finom csövek mögött a fő elv a A felület szerepe a hőátadásban - A hőátadási sebesség közvetlenül arányos a cserére rendelkezésre álló felületgel. A levegőnek, mivel a hő rossz vezetőképessége, nagy felületre van szükség a termikus energia hatékony elnyeléséhez. Az uszonyok biztosítják ezt a kritikus kiterjesztett felületet, amely hatékonyan megsokszorozza azt a területet, amelyen a konvektív hőátadás előfordulhat. Ez a növekedés drámaian javítja a cső és a levegő közötti teljes hőátadási együtthatót, így a folyamat sokkal hatékonyabb, mint egy csupasz csővel.

Iii. Anatómia és a finom levegőfűtőcsövek kialakítása

A finom levegőfűtőcsövek tervezése és anyagválasztása kritikus fontosságú teljesítményük és hosszú élettartamuk szempontjából.

A. Core Tube anyag

A mag cső anyagának megválasztása nagymértékben függ a működési körülményektől, beleértve a hőmérsékletet, a nyomást és a belső folyadék jellegét.

B. uszony anyag

A finom anyagot elsősorban a hővezető képesség és a költségek alapján választják ki.

C. FIN Típusok és konfigurációk

Az uszonyok geometriája jelentősen befolyásolja a hőátadási teljesítményt és a gyártási költségeket.

D. uszony mellékletes módszerei

Az uszonyhoz a csőhöz való rögzítés módszere elengedhetetlen a jó termikus érintkezés fenntartásához és az időbeli lebomlás megakadályozásához. Általános módszerek közé tartozik a feszültség tekercse, a forrasztás, a hegesztés (ellenállás, a lézer, a TIG), a mechanikus beágyazás és az extrudálás.

E. Csőkonfigurációk

A finom csöveket különféle konfigurációkban lehet elrendezni, hogy megfeleljenek az alkalmazási követelményeknek és a térbeli korlátozásoknak.

• Egyenes: Egyszerű, könnyen tisztítható.
• U-Bend: Kompakt kialakítás, amelyet gyakran használnak a héj-cső hőcserélőin.

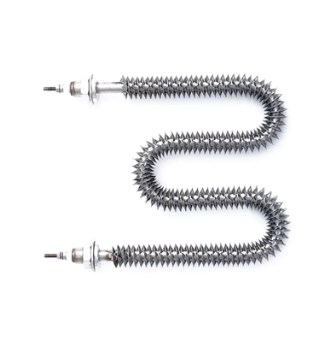

• Szerpentin tekercsek: Több U-kanyar, amely folyamatos áramlási utat hoz létre, maximalizálva a hőátadást egy zárt térben.

Iv. Dolgozó mechanizmus

A finom levegő fűtőcső működési elve a hőátadási események szisztematikus lánca.

1. Hőtermelés: A hőt bevezetik a magcsőbe. Ez különféle eszközökkel érhető el:
   • Elektromos ellenállás: A csőbe ágyazott elektromos fűtőelemek közvetlenül hőt generálnak.
   • Gőz: A magas hőmérsékletű gőz kondenzál a cső belsejében, felszabadítva a látens hőt.
   • Forró folyadék: Forró víz, hőolaj vagy más folyamatfolyadékok folynak át a csőn, ésszerű hőt továbbítva.
2. Vezetés az uszonyokhoz: A belső közeg által generált vagy hordozott hő a magcső falán, majd a rögzített uszonyok aljába vezet. A fin- / cső kötés minősége itt kiemelkedően fontos, mivel a légrések vagy a rossz érintkezés jelentősen akadályozza a hőáramlást.
3. Konvekció a levegőbe: Ahogy az uszonyok felmelegednek, a termikus energiát továbbítják a felületükön áramló hűtő levegőbe. Ez elsősorban a kényszerített konvekción keresztül történik, ahol a ventilátorok vagy fúvók a levegőt mozgatják a finom felületeken, vagy a természetes konvekció, ahol a sűrűségkülönbségek vezetik a levegő mozgását. Az uszonyok által biztosított meghosszabbított felület drasztikusan növeli a forró fém és a levegő közötti érintkezési területet, megkönnyítve a hőátadási sebességet, mint egy csupa cső.

A hőátadás hatékonyságát befolyásoló tényezők

Számos paraméter közvetlenül befolyásolja ennek a folyamatnak a hatékonyságát:

V. A finom levegőfűtőcsövek előnyei

A finom levegő fűtőcsövek széles körű elfogadása számos előnyük igazolása:

• Fokozott hőátadási hatékonyság: Ez az elsődleges előnye. A felület jelentős növelésével sokkal magasabb hőátadási sebességet könnyebben megkönnyítenek a sima csövekhez képest, különösen a gázok fűtésekor.
• Kompakt tervezés / helymegtakarítás: Kiváló hőátadási képességeik miatt az alsó csövek ugyanolyan fűtési kötelezettséget érhetnek el, mint egy sokkal nagyobb sima csőtekercs. Ez kompaktabb hőcserélő mintákhoz vezet, értékes helyet takarítva és csökkentve az általános berendezések lábnyomát.
• Energiahatékonyság: A jobb hőátadás azt jelenti, hogy kevesebb energiát pazarolnak el. Az alsó csöveket alkalmazó rendszerek elérhetik a kívánt hőmérsékletet alacsonyabb energiájú vagy kevesebb idő alatt, ami jelentős működési költségmegtakarítást eredményez.
• Sokoldalúság az alkalmazásokban: Széles körű anyagok, uszony típusok és konfigurációkban kapható, testreszabhatók különféle iparágakhoz és működési körülményekhez, az alacsony hőmérsékletű HVAC-tól a magas hőmérsékletű ipari folyamatokig.
• Tartósság és hosszú élettartam: Ha megfelelően megtervezték és megfelelő anyagokkal készülnek a működési környezethez, a finom csövek robusztusak, és hosszú élettartamot kínálhatnak, ellenállva a korróziónak és a mechanikai stresszt.
• Költséghatékonyság: Noha a kezdeti költségek valamivel magasabbak lehetnek, mint a sima csövek, a javított teljesítmény, az energiamegtakarítás és a csökkentett berendezések mérete gyakran alacsonyabb teljes tulajdonjoghoz vezet a rendszer élettartama alatt.

Vi. Alkalmazások

A finom levegőfűtőcsövek nélkülözhetetlen alkatrészek az iparágak és az alkalmazások hatalmas sorozatában:

• HVAC rendszerek: Ezek alapvető alkatrészek a légkezelő egységek (AHUS), a légcsatornafűtők és a kényelmi fűtési rendszerek, a kereskedelmi épületek, a lakóövezetek és az ipari létesítmények hatékony melegítése.
• Ipari szárítási folyamatok: Kritikus a pontos hőmérséklet -szabályozást és a hatékony nedvesség eltávolítását igénylő alkalmazásokhoz, például az élelmiszer -termékek szárítását, a fát, a textileket, a papírt és a különféle vegyi anyagokat.
• Folyamat fűtése: Az ipari sütőkben, kemencékben, kemencékben és más feldolgozó berendezésekben széles körben használják, ahol a levegőt a gyártáshoz vagy a kezeléshez meghatározott hőmérsékleten kell melegíteni.
• Hővisszanyerő rendszerek: A gazdasági és a légitáborozókban alkalmazzák a kipufogógázokból származó hulladékhő helyreállítására, javítva a rendszer teljes hatékonyságát és csökkentve az üzemanyag -fogyasztást.
• Energiatermelés: A meleg égési levegő melegítésére használják, javítva a kazán hatékonyságát az erőművekben.
• Kereskedelmi és lakossági fűtés: Az egységfűtőkben, az alaplapfűtőkben és más űrfűtési oldatokban található.
• Petrolkémiai és olaj- és gázipar: Különböző fűtési és hűtési folyamatokban, beleértve az újrabontókat, a kondenzátorokat és a léghűtőket is felhasználják, ahol robusztus és hatékony hőcserélésre van szükség.

Vii. Kiválasztási szempontok

A megfelelő finom levegő fűtőcső kiválasztása egy adott alkalmazáshoz több tényező gondos mérlegelését igényli:

• Működési hőmérséklet és nyomás: Ezek diktálják a szükséges anyag szilárdságát és hőmérsékleti korlátait mind a magcső, mind az uszonyok számára.
• Folyadék tulajdonságok: A belső folyadék (például gőz, forró víz, hőolaj) és a külső folyadék (levegősebesség, szennyező anyagok jelenléte, korrozív elemek) jellege befolyásolja az anyagválasztást és az uszony típusát.
• Anyagkompatibilitás: Annak biztosítása, hogy a cső- és uszony anyagok kompatibilisek legyenek mind a belső, mind a külső környezettel, hogy megakadályozzák a korrózió, az erózió vagy a lebomlás.
• Helyi korlátozások: A rendelkezésre álló fizikai tér befolyásolja a cső konfigurációjának (egyenes, U-Bend, szerpentin) és az általános hőcserélő kialakításának választását.
• Költség vs. teljesítmény: A kezdeti befektetési költségek kiegyensúlyozása a kívánt hőátadási teljesítménygel, az energiamegtakarítással és a várható élettartammal.
• Karbantartási és tisztítási követelmények: Figyelembe véve a tisztítás és a karbantartás könnyűségét, különösen a szennyeződésre hajlamos alkalmazásokban. Egyes uszony típusok jobban ellenállnak a porfelhalmozásnak, vagy könnyebben tisztíthatók, mint mások.
• Szabályozási szabványok és tanúsítások: A megfelelő ipari szabványok, kódexek (például ASME, TEMA) és a biztonsági tanúsítások betartása.

Viii. Karbantartás és hibaelhárítás

A megfelelő karbantartás alapvető fontosságú a lángolt levegő fűtőcsövek hosszú távú hatékonyságának és megbízhatóságának biztosításához.

Általános kérdések:

• Szennyeződés: A por, a szösz vagy más részecskék felhalmozódása az uszony felületén, amely szigetelő rétegként működik és csökkenti a hőátadási hatékonyságot.
• Korrózió: A cső vagy a finom anyag lebomlása a levegőben vagy a belső folyadék korrozív anyagának való kitettség miatt.
• Fin károsodás: Az uszonyok meghajlása, összetörése vagy leválása mechanikai hatás, rezgés vagy termikus feszültség miatt, ami csökkentett felülethez vezet.
• Szivárgás: A magcsőben, ami a fűtő táptalaj elvesztéséhez vezet.

Tisztítási módszerek:

• Sűrített levegő/vízsugaras: Könnyű por és törmelék érdekében.
• Kefe/porszívózás: További makacs betétekhez.
• Vegyi tisztítás: Kemény méretarányú vagy ragadós maradékokhoz, speciális megoldásokhoz és eljárásokhoz.
• Gőztisztítás: Hatékony bizonyos típusú szennyeződésekre.

Ellenőrzés és javítás:

Rendszeres vizuális ellenőrzések az uszonykárosodás, a korrózió és a szivárgás jeleire. A kis uszonykárosodást néha egyenesítéssel lehet megjavítani. A súlyos sérülések vagy szivárgások megkövetelhetik a cső cseréjét.

Az élettartam meghosszabbítása:

Rendszeres tisztítás, megfelelő anyagválasztás az alkalmazáshoz, az optimális működési feltételek (hőmérséklet, nyomás, áramlási sebesség) fenntartása és a problémák gyors kezelése jelentősen meghosszabbíthatja a finom levegőfűtőcsövek működési élettartamát.

Ix. A jövőbeli trendek és innovációk

A hőátadási technológia területe folyamatosan fejlődik, és a finom levegőfűtőcsövek sem kivétel. A jövőbeli trendek és innovációk a teljesítmény, a fenntarthatóság és az intelligens integráció fokozására összpontosítanak.

• Fejlett anyagok: Az új anyagok kutatása, beleértve a kompozitokat, a grafén-fokozott bevonatot és a fejlett ötvözeteket, a hővezető képesség, a korrózióállóság és a magas hőmérsékletű teljesítmény javítását célozza. A nano-coating-ek is adhatnak ellenséggátló tulajdonságokat.
• Optimalizált fin geometriák: A számítási folyadékdinamikát (CFD) és a fejlett szimulációs eszközöket új FIN geometriák megtervezésére használják, amelyek maximalizálják a hőátadást, miközben minimalizálják a nyomáscsökkenést és az anyaghasználatot. Ide tartoznak a hullámos uszonyok, a hangos uszonyok és más összetett szerkezetek.
• Intelligens fűtési rendszerek: Az IoT (tárgyak internete) érzékelőkkel és vezérlő rendszerekkel való integráció lehetővé teszi a teljesítmény, a prediktív karbantartás és az optimalizált működést a környezeti feltételek és a kereslet alapján.
• Energia -helyreállítás és fenntarthatósági fókusz: Egyre növekvő hangsúly a hulladékhő visszanyerésére az ipari folyamatokból, és a finomabb csövek integrálása a kifinomultabb energia -visszanyerési rendszerekbe az általános energiafogyasztás és a környezeti hatások csökkentése érdekében. Ez magában foglalja a szerepüket a szén -dioxid -elfogási és tárolási technológiákban.

X. Következtetés

A finom levegőfűtőcsövek az intelligens mérnöki munka tanúsításának bizonyulása a hőátadás területén. A hőcserélő felületének ötletes kiterjesztésével forradalmasították azt a hatékonyságot, amellyel a hőtörvényt a levegőbe helyezik, számtalan ipari, kereskedelmi és lakossági alkalmazást életképes és gazdasági szempontból megalapozottá téve. Az a képességük, hogy a továbbfejlesztett hőátadást kompakt, energiahatékony csomagban szállítsák, megerősítette szerepüket a HVAC rendszerekben, a szárítási folyamatokban, az energiatermelésben és azon túl is.

Mivel az iparágak továbbra is törekednek a nagyobb hatékonyságra, a csökkentett környezeti hatásokra és az okosabb működési ellenőrzésre, a finom levegőfűtőcsövek fejlődése kétségtelenül folytatódik. Az anyagtudomány, a tervezés optimalizálásának és az intelligens technológia integrációjának folyamatos fejlődésével ezek a szokatlan, mégis erőteljes eszközök továbbra is a hatékony hőkezelés középpontjában állnak, biztosítva, hogy a hő pontosan hol és mikor szükséges, a maximális hatékonysággal és a minimális hulladékkal. Tartós jelentőségük hangsúlyozza azt az alapelvet, miszerint a legegyszerűbb módosítások néha a mérnöki munka legmélyebb javulásait eredményezhetik.
