A 90 m3/perc levegővel működő szárítóvezeték körülbelül 10 százalékot veszíthet fűtési hatékonyságából, ha a lég-előmelegítő csövön a bordatávolság túl szűk. Leggyakrabban az igazi probléma nem maga a fűtőberendezés, hanem a cső kialakítása és a tényleges levegőviszonyok közötti eltérés. Ezért a levegő-előmelegítő cső kiválasztása azt jelenti, hogy az anyaghőmérsékletet, a wattsűrűséget és a borda geometriáját a beszerelés előtt kell kiegyenlíteni, nem pedig a meghibásodás után.
Mi az a levegő előmelegítő cső?
A levegő előmelegítő cső egy hőcserélő alkatrész, amely megemeli a légcsatornán, kemencén vagy szárítókamrán átáramló levegő hőmérsékletét. A kazánrendszerekben a cső alakú előmelegítők nyerik vissza a hőt a füstgázból. Az elektromos fűtőberendezésekben a cső egy zárt ellenállású fűtőelem fém köpennyel, magnézium-oxid szigeteléssel és a legtöbb levegős alkalmazásnál bordákkal a hőátadó felület megnövelésére. Az ellenálláshuzal csavarvonalban van feltekercselve, és MgO-val van töltve, amely hőt ad át, miközben elektromosan szigeteli a burkolatot. A burkolatot összehegesztik és a végső átmérőig hengerelték, jellemzően 6,5 mm és 12,5 mm között. Ez a cikk az elektromos fűtésű változatra összpontosít, mert a folyamatmérnökök ezt határozzák meg leggyakrabban tervezési elemként.
A levegő-előmelegítő csövek általános típusai
A szabványos levegő-előmelegítő csövek egyenes, U-alakú, W-alakú és O-alakú konfigurációkban kaphatók.

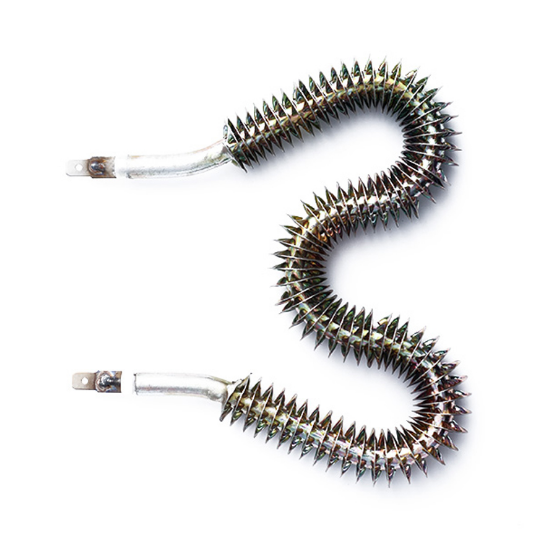

Egyenes, U-alakú és W-alakú konfigurációk
Az egyenes cső a legegyszerűbb forma, és olyan telepítésekhez illeszkedik, ahol a fűtött hossz megegyezik a csatorna mélységével. Egy U-alakú cső tér vissza önmagába, ami lehetővé teszi, hogy egy rövid csatorna hosszú effektív fűtési hosszt fogadjon el. A W-alakú csövek újabb hajlítást adnak, így még aktívabb felületet biztosítanak egy kompakt térben. A gyakorlatban az U-alakú formátum a jó alapértelmezés a kényszerlégkeveréses sütőknél, mivel a csatlakozókapcsokat ugyanazon az oldalon tartja, egyszerűsítve a vezetékezést. Például a U-alakú bordázott légfűtőcső Általában akkor van megadva, ha a csatorna magassága korlátozott, de a szükséges teljesítmény nagy.
Egyedi U-alakú bordás fűtőcsövek gyártói, beszállítói A Xinghua Yading Electric Heating Element Co., Ltd. Kína egyedi OEM/ODM U-alakú bordás fűtőcsövek gyártója és U-alakú bordás fűtőcsövek... Termék megtekintése → Finned vs. Smooth Tubes
A sima csövek könnyebben tisztíthatók, és elfogadhatók kis teljesítményű keringtető rendszerekben. A bordás csöveket a lég-előmelegítők standard választása jelenti, mivel megsokszorozzák a hőátadási területet. A bordatényező, amely a bordás felületnek a csupasz csőfelülethez viszonyított aránya, általában 2 és 4 között van. Elektromos légfűtésnél a magasabb bordatényező lehetővé teszi, hogy kisebb felületi terhelés mellett is ugyanazt a teljesítményt adják le, ami csökkenti az oxidos lerakódás kockázatát és meghosszabbítja a cső élettartamát. A sima csöveket azonban nem szabad figyelmen kívül hagyni: tisztatéri berendezésekben vagy ahol gyakori sterilizálásra van szükség, a bordák hiánya jelentősen leegyszerűsítheti a karbantartást.
Anyagválasztás: Az első döntés, amely befolyásolja a cső élettartamát
Az első kiválasztási lépés a burkolat anyaga. Az anyag meghatározza a maximális folyamatos üzemi hőmérsékletet, a korróziótűrést és a cső gyakorlati élettartamát. Az alábbi táblázat összehasonlítja az elektromos levegő előmelegítő csöveinek legelterjedtebb anyagait.
| Anyag | Max folyamatos hőmérséklet | Korrózióállóság | Tipikus alkalmazás |
|---|---|---|---|
| Rozsdamentes acél 304 | 750 °C | Jó száraz levegőn | Általános csőfűtők |
| Rozsdamentes acél 321 | 800°C | Jobb méretezési ellenállás | Sütő és szárító vezetékek |
| 800-as ötvözet | 815 °C | Jó oxidáció és közepes savállóság | Előmelegítők páralecsapódás veszélyével |
| 840-es ötvözet | 900°C | Kiváló stabilitás magas hőmérsékleten | Nagy teljesítményű ipari légfűtés |
Hőmérséklet-vezérelt választás
A köpeny maximális hőmérsékletének az anyag oxidációs pontja alatt kell maradnia. Folyamatos működéshez a 304-es rozsdamentes acél 750°C alatt megfelelő. Ha a kilépő levegő hőmérséklete meghaladja ezt a szintet, váltson 321-re vagy 800-as ötvözetre. A 840-es ötvözetet akkor használják, ha maga a cső felülete megközelíti a 900°C-ot, például nagy teljesítménysűrűségű kiviteleknél, vagy ha a levegő sebessége alacsony.
Korróziós és kondenzációs problémák
A levegő előmelegítőkben harmatponti korrózió léphet fel, ha a cső felületének hőmérséklete a környező gáz harmatpontja alá esik. A hidegindítási körülmények még elektromos fűtésű csatornában is kondenzátumot képezhetnek a rozsdamentes acél felületen. A műhely levegőjében lévő kloridok és szulfátok megtámadják a hüvelyt. Ismert nedvességtartalmú környezetben az Alloy 800-as burkolat és az alacsony wattsűrűség-korlát további biztonsági határt biztosít.
Wattsűrűség és gyakorlati hatása
A wattsűrűség a teljesítmény osztva a fűtött felülettel, általában W/cm2-ben kifejezve. Ez a leghasznosabb szám a cső felületi hőmérsékletének előrejelzésére. Ugyanazon watton a bordás csőnek kisebb a wattsűrűsége, mint a sima csőnek, mivel a bordafelület nagyobb, így a hüvely hűvösebben fut. A 3 m/s vagy annál nagyobb légcsatorna-sebességű kényszerlevegős alkalmazásoknál a 3-5 W/cm2 kezdeti tartomány biztonságos rozsdamentes acél esetében. Ha a légáramlás szabálytalan, vagy a csatorna alulméretezett, az effektív érték egyes zónákban megduplázódhat, ezért sok mérnök 3 W/cm2 alatt marad mindaddig, amíg a tényleges áramlási mintát nem ellenőrizzük. Egy 10 kW-os fűtőtestnél 2000 cm2 bordás felülettel a wattsűrűség 5 W/cm2. Ha ugyanazt a fűtőelemet a csupasz csőfelületen értékelik, a szám sokkal magasabbnak tűnhet, ezért mindig ellenőrizze, hogy a gyártó melyik területet idézi.
A tervezés véglegesítése előtt hasonlítsa össze a számított teljesítményt a légtömeg-áramlással és a hőmérséklet-emelkedéssel Q = m * cp * dT segítségével. Ha ismert a szükséges teljesítmény, állítsa be a cső hosszát és a borda geometriáját, hogy a wattsűrűség a biztonságos sávon belül maradjon. Ennek a kapcsolatnak a részletes magyarázata a következő cikkben található wattsűrűség elektromos fűtőelemekben .
Bordás csövek: több felület, kevesebb túlmelegedés
A lamellák megváltoztatják a levegő-előmelegítő cső teljesítményét a csatornában. Bordák nélkül a levegő külső hőátbocsátási tényezője alacsony, így a cső felületének hőmérséklete gyorsan megemelkedik, és a belső fűtőszál a szükségesnél melegebben fut. A lamellákkal ugyanaz a cső több hőt utasít vissza a levegőáramba, és az általános hatásfok észrevehetően javul. A kompromisszum a nyomásesés: a kisebb bordatávolság nagyobb felületet, de nagyobb ellenállást is eredményez, ezért a ventilátornak keményebben kell dolgoznia. Poros vagy rostos levegő esetén a szélesebb bordaemelkedés még akkor is biztonságosabb, ha a hőteljesítmény valamivel alacsonyabb. A borda magassága, vastagsága és dőlésszöge határozza meg a bordatényezőt. A borda általános magassága 6-15 mm, vastagsága 0,3-0,5 mm, és emelkedése 3-6 mm. Ha nagy a kereslet, a W-alakú bordázott fűtőcső több felületet biztosít ugyanazon a lábnyomon. A kör alakú csatornákban egy O-alakú bordázott fűtőcső Úgy tervezték, hogy kövesse a keresztmetszetet és csökkentse a holt zónákat a csatorna fala közelében.
Egyedi O-alakú bordás fűtőcsövek gyártói, beszállítói A Xinghua Yading Electric Heating Element Co., Ltd. a kínai egyedi OEM/ODM O-alakú bordás fűtőcsövek gyártója és az O-alakú bordás fűtőcsövek ... Termék megtekintése →
Egyedi W-alakú bordás fűtőcsövek gyártói, beszállítói A Xinghua Yading Electric Heating Element Co., Ltd. a kínai egyedi OEM/ODM W-alakú bordás fűtőcsövek gyártója és a W-alakú bordás fűtőcsövek... Termék megtekintése → Levegő-előmelegítő cső kiválasztása: Lépésről lépésre ellenőrző lista
A strukturált ellenőrzőlista megakadályozza az új telepítéseknél előforduló tipikus hibákat: túlméretezett wattsűrűség, rossz anyag vagy nem elegendő bordafelület. A levegő-előmelegítő cső megadásakor használja a következő sorrendet.
- Határozza meg a levegő tömegáramot, a bemeneti hőmérsékletet és a kívánt kimeneti hőmérsékletet. Számítsa ki a szükséges teljes teljesítményt.
- Válassza ki a kívánt wattsűrűséget. 3 m/s feletti csatornasebességek esetén 3–5 W/cm2 ésszerű kiindulási pont; csökkentse az értéket, ha a légáramlás változó.
- Válassza ki a burkolat anyagát a maximális várható csőfelületi hőmérséklet és a környezet korróziós kockázata közül.
- Döntsön a sima és a bordás csövek között. A bordás csöveket részesítjük előnyben, kivéve, ha a tisztíthatóság a legfontosabb.
- Gyártás előtt ellenőrizze a gyártóval a felszerelési irányt, a hajlítási sugarakat, a hőelem helyzetét és az elektromos csatlakozásokat.
Ha további útmutatást szeretne kapni az általános rendszer javításáról, olvassa el a következőt: hogyan lehet hatékony légfűtő csövekkel javítani az ipari légfűtőrendszerek energiahatékonyságát .
Gyakori hibák és megelőzés
Még egy jól meghatározott cső is meghibásodhat, ha a beépítési feltételek eltérnek a tervezéstől. A leggyakoribb hibák a túlmelegedés, a szigetelés meghibásodása és a bordák mechanikai sérülése.
- Túlmelegedési kiégés: ez látható elszíneződött területként jelenik meg a hüvelyen. Ez általában a tényleges áramlási sebességhez képest túl magas wattsűrűségből vagy a ventilátor meghibásodásából származik. Ellenőrizze a légáramlás irányát és sebességét, és adjon hozzá egy áramláskapcsolót.
- Szigetelési hiba: ez szivárgó áramként jelenik meg, amikor a magnézium-oxid felszívja a nedvességet, gyakran hideg leállás után. Hagyja fokozatosan lehűlni a csövet, és tartsa szárazon a csatlakozó rekeszt.
- Uszony sérülése: a hajlított vagy hiányzó bordák növelik a helyi hőmérsékletet és csökkentik a hőátadást. Óvja a fűtőberendezést a kezelés és a karbantartás során, és tisztítsa meg a porlerakódásokat éles szerszámok használata nélkül.
A hővédelem nem kötelező. Egy alapszintű, magas határértéket biztosító termosztát vagy egy légáramlás-reteszelő megakadályozhatja a legtöbb kiégési hibát. További biztonsági gyakorlatokért tekintse át a fűtőtekercsek és csatlakozásaik alapvető biztonsági szabályai .
Következtetés
A levegő előmelegítő cső kiválasztása mérnöki döntés, amely négy számtól függ: a kilépő levegő hőmérsékletétől, a rendelkezésre álló helytől, a levegő sebességétől és a wattsűrűségtől. Ha mind a négy ismert, az anyag és a borda geometriája egyértelművé válik. Ha az egyiket figyelmen kívül hagyja, a cső valószínűleg meghibásodik a várható élettartama előtt. Egy ipari fűtési rendszerben mindig olcsóbb néhány óra tervezési áttekintés a specifikáció szakaszában, mint egy alulméretezett vagy nem megfelelő fűtőberendezés miatti leállás.
